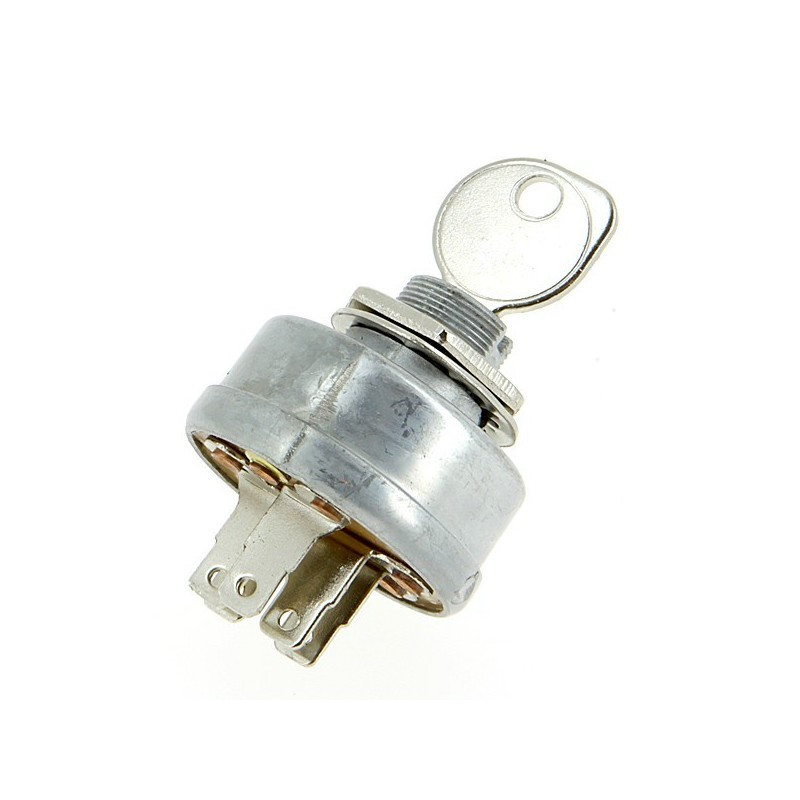

Ce contacteur à clé à 5 bornes est spécialement conçu pour les systèmes d’allumage par magnéto, couramment utilisés sur les tondeuses autoportées, motoculteurs ou petits tracteurs de jardin. Il permet de contrôler le démarrage, l'arrêt moteur, et l'alimentation électrique de manière sécurisée.

Caractéristiques

• Nombre de bornes : 5
• Type d’allumage : Magnéto
• Fonctionnalité : Position marche/arrêt/démarrage
• Fixation : Par encastrement sur tableau ou carénage
• Clé amovible : Oui

Avantages

Ce contacteur offre une commande simple et fiable du moteur via une clé de démarrage. Il convient particulièrement aux circuits avec bobine d'allumage autonome (magnéto), où la coupure moteur s’effectue par mise à la masse. Idéal pour remplacer un contacteur défectueux ou usé, il contribue à sécuriser le fonctionnement de l’équipement.

Compatibilité

Adapté aux :

• Tondeuses autoportées
• Tracteurs de jardin
• Motoculteurs
• Autres équipements avec système d’allumage par magnéto

Vérifiez le type d’allumage et le schéma électrique de votre machine avant remplacement.

A = Accessoires
B = Batterie
BAT = Batterie
G = Masse
GRD = Mass
I = Allumage
L = Lumière (éclairage)
M = Allumage
MAG = Allumage
R = Régulateur
S = Solénoïde (relais
de démarreur)
SOL = Solénoïde (relais
de démarreur)
S1 = Interrupteur PTO (embrayage)
S2 = Interrupteur point mort
X = Courant direct alternateur
Y = Electrovanne
